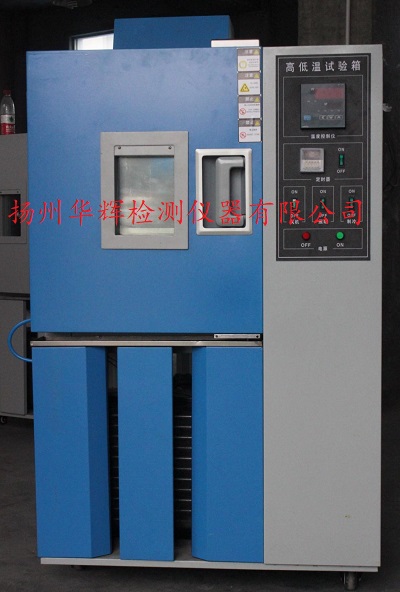

HGDW系列高低溫交變?cè)囼?yàn)箱
- 產品名稱: HGDW系列高低溫交變?cè)囼?yàn)箱
- 產品分類: 環境類試驗箱
- 公司名稱: 揚州華輝檢測儀器有限公司
- 型號規格:
- 產品用途:
- 產品價格: ￥面議
- 添加時間: 2018-12-12 00:35:22
一、技術規格：
1、溫度范圍： -40℃~150℃
2、溫度波動度：±0.5℃
3、溫度均勻度：±2℃
4、升溫速率： 3℃/min
5、降溫速率：0.7~1.0℃/min
6、工作室尺寸（深×寬×高mm）：400×450×550
7、儀表：韓國原裝進口“三元”ST190儀表，PID智能控制，控溫精確，有較強的抑制溫度過沖能力。
二、結構、材質與特點：
1、試驗箱分為四大部分，即：試驗工作室箱體、送風循環系統、制冷系統、加熱系統；
2、試驗箱內殼為SUS304不銹鋼制成；
3、試驗箱外殼為優質冷軋板靜電噴塑制成；
三、電氣控制系統：
1、 控制器型號：ST190
2、 顯示器：數碼顯示
3、 運行方式：定值方式
4、 設定方式：英文按鍵輸入
5、 溫度：根據設備的溫度工作范圍調整(上限+5℃，下限-5℃)
6、 顯示分辨率
溫度：0.1℃
7、 輸入：熱電偶（鉑電阻/電壓/電流等，根據設備需要）
8、 控制方式：抗積分飽和PID
BTHC平衡調溫控制方式(溫度試驗設備)
9、附屬功能：故障報警及原因、處理提示功能、斷電保護功能、上下限溫度保護功能、定時功能(自動啟動及自動停止運行)、自診斷功能。
10、溫度測量
溫度：PT100型鎧裝熱電阻
11、主要電器采用：陽明、歐姆龍、德力西等國際知名品牌
四、制冷系統：
1、 壓縮機：法國原裝進口環保型 “泰康”壓縮機
2、 制冷方式：?jiǎn)渭?jí)制冷
3、 美國“艾高”干燥過濾器
4、意大利“卡士妥”電磁閥
5、膨脹閥：原裝進口丹麥“丹佛斯”
6、節流裝置：熱力膨脹閥、毛細管
五、保護系統：
1、 整體設備超溫
2、 壓縮機過熱保護
3、 壓縮機過電流保護
4、 整體設備定時
5、 快速保險絲
6、 風機過熱保護
7、 漏電運行指示，報警后自動停機等保護
8、接地保護
六、產品標準：
系該設備是按照下列標準之一或其結合為依據而制造的:
GB 10589 低溫試驗箱技術條件
GB 10592 高低溫試驗箱技術條件
GJB 150.3軍用裝備實驗室環境試驗方法 高溫試驗
GJB 150.4軍用裝備實驗室環境試驗方法 低溫試驗
GB/T5170.2 電工電子產品環境試驗設備基本參數檢定方法 溫度試驗設備
GB2423.1 電工電子產品基本試驗規程 試驗A:低溫試驗方法
GB2423.2 電工電子產品基本試驗規程 試驗A:高溫試驗方法
GB2424.1 電工電子產品基本環境試驗規程 高溫低溫試驗導則
GB2951-電纜絕緣和護套材料試驗方法低溫試驗
GB2099-94、VDE0472和IEC884-1、GB/T2951.4-1997等
|
型號 |
H/GDW50 |
H/GDW100 |
H/GDW150 |
H/GDW225 |
H/GDW408 |
H/GDW504 |
H/GDW800 |
H/GDW1000 |
H/GDW1500 |
||
|
標稱內容積（升） |
50 |
100 |
150 |
225 |
408 |
504 |
800 |
1000 |
1500 |
||
|
性能 |
溫度范圍 |
A型：-20℃～+150℃ B型：-40℃～+150℃ C型：-60℃～+150℃ D型：-70℃～+150℃ |
|||||||||
|
溫度波動度 |
±0.5℃ |
||||||||||
|
溫度偏差 |
±2.0℃ |
||||||||||
|
升溫時間 |
-20℃→+150℃ |
-40℃→+150℃ |
-70℃→+150℃ |
||||||||
|
≤60分鐘 |
|||||||||||
|
降溫時間 |
+20℃→-20℃ |
+20℃→-40℃ |
+20℃→-60℃ |
||||||||
|
≤30分鐘 |
≤50分鐘 |
≤70分鐘 |
|||||||||
|
內部尺寸 |
D |
350 |
400 |
500 |
500 |
600 |
700 |
800 |
1000 |
1500 |
|
|
W |
350 |
450 |
500 |
600 |
800 |
800 |
1000 |
1000 |
1000 |
||
|
H |
450 |
550 |
600 |
750 |
850 |
900 |
1000 |
1000 |
1000 |
||
|
使用環境 |
溫度：+5℃～+35℃；濕度：≤85%RH；大氣壓力：86-106kPa |
||||||||||
|
材料 |
箱體 |
外殼冷軋鋼板，表面噴塑處理。內箱不銹鋼板SUS304 |
|||||||||
|
絕熱 |
硬質聚氨酯泡沫＋玻璃纖維 |
||||||||||
|
調節器 |
加熱器 |
鎳鉻合金電加熱器 |
|||||||||
|
制冷方式 |
機械壓縮單級制冷（A、B型） |
機械壓縮二元復疊制冷（C、D型） |
|||||||||
|
制冷壓縮機 |
全封閉壓縮機 |
||||||||||
|
制冷劑 |
R404a |
R404a/R23 |
|||||||||
|
控制器 |
顯示器 |
LED |
|||||||||
|
運行方式 |
定值方式 |
||||||||||
|
顯示分辨率 |
時間：0.1min；溫度：0.1℃； |
||||||||||
|
輸入 |
熱電阻 |
||||||||||
|
控制方式 |
抗積分飽和PID；BTC配合調溫控制方式 |
||||||||||
|
電源 |
AC220V/380(1±10%)V (50±0.5)Hz 單相/三相四線+保護地線 |
||||||||||
|
標準配置 |
電纜引線孔(Φ50)1個，樣品架2套，累時器1個，電源線(5米)1條 |
||||||||||
|
安全裝置 |
漏電保護器，箱內超溫保護器，風機過熱保護，壓縮機超壓、過流保護，樣品超溫保護，缺相及相序保護 |
||||||||||
|
※1室溫為+25℃和循環水溫+25℃、無試樣條件下測得的數據；※2此外，還可按照客戶實際需求尺寸定做試驗設備 |
|||||||||||
