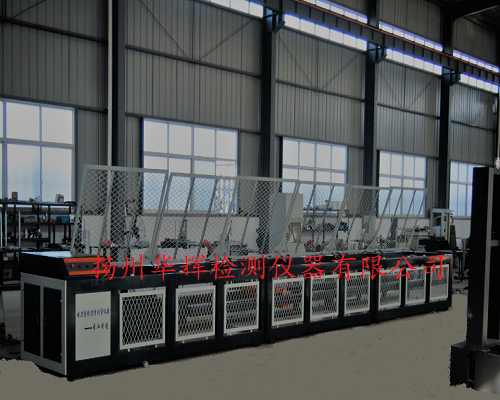

臥式拉力試驗機主要由主機（框架結構）、固定橫梁、移動橫梁、加載系統以及相關試驗軟件部件等組成。增加鋼架結構將立式試驗變?yōu)榕P式試驗，這樣增加了拉伸空間（可以增加到十米以上，這是立式試驗做不到的）。臥式拉力試驗機滿足了大試樣、全尺寸試樣的試驗。

主要用于材料和零部件的靜態拉伸性能試驗。臥式拉力試驗機可用于各種金屬材料、鋼索等的拉伸、廣泛用金屬制品、建筑結構、船艦、軍工等領域。

臥式拉力試驗機采用機架整體鋼板焊接框架結構，單出桿雙作用活塞缸施加試驗力，液壓自動夾緊試樣，負荷傳感器測力，根據試樣規格長度可有級調整拉伸空間，計算機屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據，本機為煤電企業、煤礦機械設備、安全生產檢驗所、技術監督等行業的理想檢驗設備,適用于電線電纜、瓷瓶、雙鉤、鋼絞線、安全帶、腰繩、腳扣等產品的拉伸負荷,破壞等試驗,要求操作靈活方便,加載緩慢平穩,機體承載能力強等優點.

功能特點：

 控制特點：采用純數字的鎖相環位置脈沖控制模式，無零飄、無失調。

加載裝置：采用高精度滾珠絲杠副傳動加載具有加載平穩、使用壽命長、穩定性好且節能的特點。

保護措施：具有軟件部分的超載、超位移保護，機械強制安全限位保護等措施。

軟件系統：簡單，可靠及功能強大的人機對話用戶操作界面。

試驗數據：開放的數據結構，無論是結果參數還是過程數據都允許用戶隨機調用，對科研與教學非常有利。

客戶報表：用戶自編輯報告功能，數據可方便的導入Excel、WORD表格，方便用戶后期處理。

 設備特點：低噪聲、無油染、使用靈活方便可靠。可以滿足不同的試驗區間不同的試驗控制方式試驗需求：恒應力、恒應變、保載等特殊要求的場合；在試驗過程中按照設定程序自動的平滑切換。

試驗過程實現無沖擊切換，,以達特定試驗要求。

技術參數：

最大試驗力：300 kN 600 kN 1000kN 2000KN

過載保護：滿量程的2%-5%

試驗力測量精度：優于示值的±1%以內

試驗力測量范圍：試驗力滿量程的2%～100%FS

位移示值極限誤差：≥2mm時優于示值的±0.5%以內

位移測量分辨率：0.005mm

不變形測量準確度：優于示值的±1%

不變形測量范圍：引伸計滿量程的2%-100%范圍內

力等速控制范圍：0.05%～100%FS

力等速控制精度：優于設定值±1%

位移等速控制范圍：0.05mm～100mm

位移等速控制精度：優于設定值±1%

不變形等速控制范圍：0.05%～100%FS

不變形等速控制精度：優于設定值±1%

拉伸空間：0-10000mm（根據客戶要求特殊定做）

有效試驗寬度及油缸行程：根據客戶要求特殊定做

PC配置：聯想品牌計算機，HP彩色噴墨打印機

輔具配置：拉伸輔具一套，其它輔具須選配

加載方式：液壓系統加載

電機功率：3Kw 3Kw
