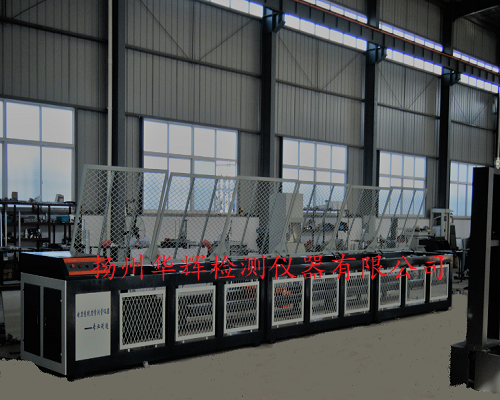

地鐵空氣彈簧橫向剛度試驗機是面向機車彈簧制造企業研制的彈簧負荷試驗機，除了具有常規彈簧試驗機的測試功能外，還可用于地鐵車輛的空氣彈簧做橫向剛度、軸向剛度、橫向力、軸向力、偏移方向、偏移角度等力學性能的試驗。

地鐵空氣彈簧橫向剛度試驗機滿足參數規格：

1最大試驗力 軸向 橫向

               300kN 50kN

2試驗力有效測量范圍 1%-100%

3試驗力最小讀數值 軸向

橫向 0.01kN 0.001kN

4 位移最小分辨率 0.01mm

5 試驗力示值相對誤差 精確測量范圍內≤±1.0%

6 試驗機精度等級 1級

7位移示值精度 ±（50+0.15L）μm,注：L為測定的任意位置距離。單位：（mm）

8 試驗機有效試驗行程 軸向 橫向

800mm

X向±60mm

Y向±60mm

9軸向上、下壓盤平行度誤差 ≤0.2mm

10 軸向上、下壓盤偏移量誤差 ≤1.0mm

11軸向加載速度 0.005mm/min～300mm/min（無級調速）

12橫向加載速度 0.02mm/min～200mm/min（無級調速）

13速度精度 速率＜10mm/min時，為設定值的±1%以內；速率≥10mm/min，為設定值的±0.5%以內；
