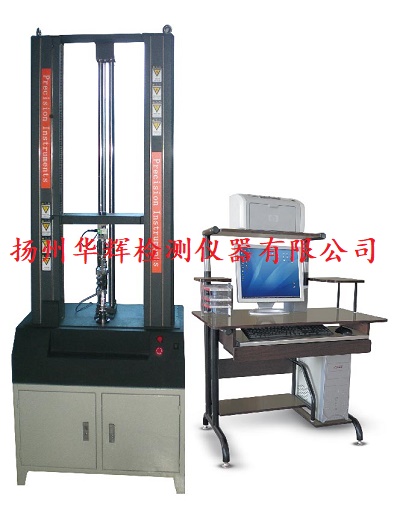

電線光纜是電力傳輸、信息傳遞的主要媒介,是現代社會存在和發展的重要支柱。電線光纜在建設中也應用越來越廣泛，因此對它們拉伸、彎曲、剪切不容忽視。光纜拉伸強度拉力試驗機將光纜裝夾在夾具的兩個夾頭之間，當兩夾頭做相對運動時，通過位于動夾頭上的力值傳感器和機器內置的位移傳感器所采集到試驗過程中的力值變化和位移變化，從而計算出試樣的拉伸、撕裂、不變形率等性能指標。

規格參數及指標

最大試驗力 100kN

有效范圍 0.4%～100%

試驗力示值相對誤差 ≤±1%

橫梁移動速度范圍 0.01～500mm/min

橫梁速度相對誤差 ≤±1%

橫梁最大行程 1200mm

拉伸行程 600mm

有效試驗寬度 625mm

主機尺寸 1300×870×2500

電源 380V、4kW

整機重量 約500kg

設備特點

1、下置式主機，拉伸空間位于主機上方，壓縮、彎曲試驗位于主機下方即中橫梁和工作臺之間。

2、油缸下置式主機及琴式油源控制柜組成，油泵采用進口低噪音高性能齒輪泵高性能電液比伺服閥傳動

3、計算機處理運算數據，具備試驗數據屏顯和存貯、曲線繪制和分析、打印結果等功能。4、高精度的數據采集系統可以不分檔的高分辨采集實驗數據

5、傳動部分采用圓弧同步齒形帶，絲杠副傳動，傳動平穩，噪音低。

6、中文軟件窗口系統。所有的試驗操作均可以在計算機屏幕上以鼠標輸入的方式完成。7、具備過載保護自動停機功能，并可以自動判斷試樣斷裂，自動停機。

8、實現了試驗力和不變形的數字調零、自動標定，方便了操作，提高了機器的可靠性。各種參數系統設置以文件形式存貯，便于保存和恢復；
