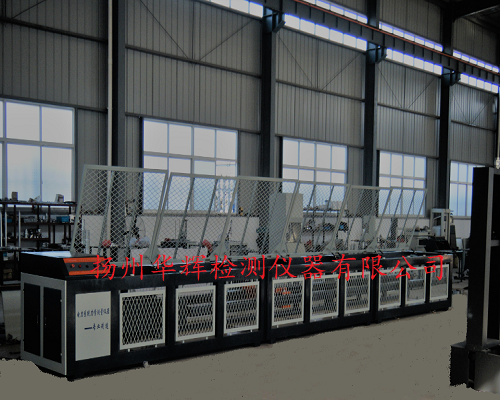

鋼絲繩臥式拉力試驗機主要針對有懸吊橋梁用繩、礦用鋼絲繩、架空索道用承載繩、傳動裝置用牽引繩、電梯用繩等各種鋼絲繩做拉斷強度、抗拉強度、拉斷伸長率、延伸率、拉伸不變形等力學性能的試驗。依據標準GBT 16762 一般用途鋼絲繩吊索特性和技術條件 GBT 20118 一般用途鋼絲繩 GB-T_8358 鋼絲繩破斷拉伸試驗方法 MT 716 煤礦重要用途鋼絲繩驗收技術條件
功能特點
1)采用框架結構臥式主機,伺服電機帶動滾珠絲杠加力。
2)高精度拉壓式負荷傳感器測力,光電編碼器測量位移。
3)專用穿銷式拉伸附具。
4)移動橫梁可方便試驗空間調整。
5)采用伺服控制技術,具有試驗力、位移等閉環控制回路,可分級進行加載。微機自動采集數據,并進行數據處理。
技術參數
最大試驗力 150kN
試驗力測量范圍 20-150kN
試驗力示值相對誤差 ±1%
試驗空間 5000mm*600mm
滾珠絲杠行程 ≥600mm
位移測量范圍 0-1000mm
主機尺寸(長*寬*高) 6800mm*950mm*700mm
